Балансировка электродвигателей

Балансировка

Балансировка: что это и для чего нужна эта операция?



Нормальная работа электрооборудования невозможна без идеально сбалансированной вращающейся части или ротора. Даже в абсолютно новом оборудовании ротор электродвигателя может стать причиной серьезной аварии и остановки рабочего процесса. Поэтому уже на стадии первичной сборки огромное внимание уделяется визуальному осмотру деталей ротора и тщательной балансировке его частей.



Балансировка электродвигателя — это процедура по уравновешиванию вращающихся элементов электродвигателя с целью снижения вибрации и достижения совпадения оси инерции и оси вращения. Для этого производятся многочисленные измерения, корректировка и регулирование. В процессе достигается оптимальный баланс в сечениях тела ротора, что значительно улучшает работу двигателя, предотвращает разрушение подшипников и способствует безопасной работе техники.



Если балансировку производил опытный мастер со специальной подготовкой, долгая безаварийная работа обеспечена. Далее достаточно постоянного контроля состояния двигателя.



Тревожный сигнал способен распознать даже непрофессионал без технического образования. Характерными признаками дисбаланса является появление повышенной вибрации и необычных шумов. Эти симптомы говорят о необходимости срочной балансировки электродвигателя. Промедление грозит разрушением подшипников и повреждением фундамента или креплений оборудования.



Сам процесс балансировки кажется понятным и целесообразным только для технического персонала, например, главного инженера завода. Но выгоды и для владельца предприятия очевидны. Сбалансированный электродвигатель повышает КПД промышленного оборудования, снижает энергопотребление, предотвращает сбой в работе линии и незапланированный простой предприятия.





Причины и последствия дисбаланса. Показания к балансировке



Классический ротор (или якорь) имеет сложную структуру и состоит из многочисленных частей, имеющих свои нормативные показатели. Малейший перекос элементов внутри устройства приводит к взаимному нарушению положения их масс в узлах или деталях. Это провоцирует смещение центра тяжести, увеличение центробежной силы и увеличение вибрации. Со временем отклонения от нормы становятся всё больше, и начинается разрушение подвижной и неподвижной части двигателя. Повреждаются муфты, обрываются анкерные болты, происходит утечка смазочных материалов и разрушение подшипников. Поэтому, проводя работы по балансировке в нашей лаборатории, мы всегда устанавливаем новые подшипники.



Причин для появления дисбаланса много. К нарушению штатной работы агрегата приводит одна причина или иногда целый комплекс.



Причины дисбаланса ротора электродвигателей:

Балансировка электродвигателей





После ремонта балансировка производится всегда. В процессе эксплуатации необходимо внимательное наблюдение за работой электрооборудования. Достаточно смещения на десятую долю миллиметра, и увеличивается сила трения, нагрузка на двигатель увеличивается, а потребление энергии возрастает. Это приводит в быстрому износу электродвигателя, повреждению составных частей ротора и выходу из строя техники. При критических показателях возможны масштабное разрушение оборудования. Кроме того, техника с неисправным двигателем выдает нестабильный результат, что приводит к большому количеству брака выпускаемой продукции.



Ситуацию исправляет своевременная балансировка. Чем выше класс измерительного оборудования и уровень специалистов, проводящих эту процедуру, тем качественнее результат балансировки и дольше период бесперебойной работы. Регулярная балансировка роторов или балансировка якорей электродвигателей является стандартной операцией, существенно продлевающей срок службы техники.





Виды и этапы балансировки

Виды и этапы балансировки вращающихся тел



Ротор или якорь двигателя можно балансировать в двух режимах:





Статический режим подходит только для маломощных двигателей и имеет ряд недостатков, главными из которых является сложность расчетов, длительность процедуры и недостаточное снижение дисбаланса. Статическая балансировка ротора электродвигателя без динамической применяется для дискообразных деталей, например, тонких дисков.



Динамический режим применяется для всех видов роторов электродвигателей и позволяет достигать наибольшей точности при компенсации неуравновешенности. Этот способ устраняет все виды дисбаланса: динамический, моментный и статический. Такой метод позволяет достигать максимальных показателей компенсации и устранять даже ничтожный дисбаланс, поэтому, как правило, он всегда дополняет статическую балансировку.



Балансировка вала электродвигателя производится в несколько этапов:







Режимы и особенности балансировки вращающихся частей

Режимы и особенности балансировки вращающихся тел

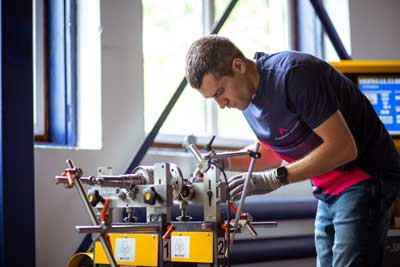

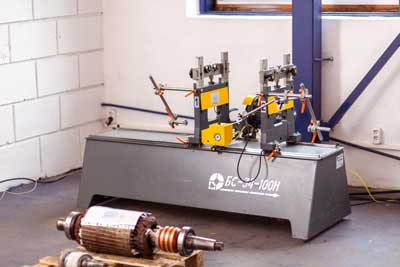

Балансировку можно проводить на месте эксплуатации, но для высокоточной балансировки этого недостаточно. Поэтому для максимального устранения дисбаланса  профессионалы используют балансировочный станок или балансировочную машину. Станок состоит, как правило, из станины, опор, на которые устанавливается вал двигателя, привода и измерительного блока, определяющего место и величину вибрации ротора.



В процессе балансировки ротор с опорами станка образует единую колебательную систему с собственной частотой. Силы инерции неуравновешенных масс ротора во время вращения ротора вокруг своей оси создают колебания опор станка. Когда частота вращения ротора совпадает с частотой колебательной системы, происходит резонанс.



Существует три типа балансировочных станков: дорезонансный, резонансный и зарезонансный. Они различаются конструкцией, режимом работы и областью применения.

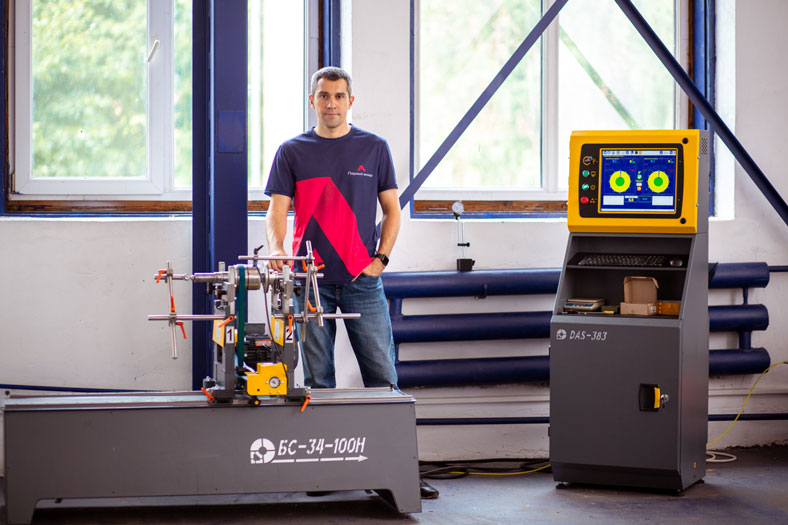

Например, компания «Первый ампер» использует самые современные станки дорезонансного типа, которые позволяют достичь точности балан сировки вплоть до 0,05 гхмм/кг.

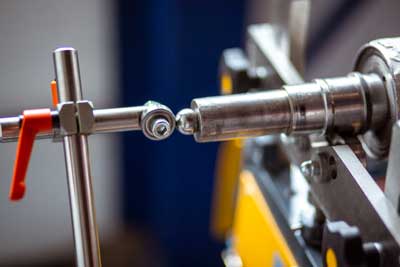

Чередование опор и передвижение стоек и системы натяжения на балансировочном станке дают возможность перенастраивать систему с учетом новых задач для высокоточной балансировки роторов разных типов.



Конструкция станка предусматривает работу с консольными и межопорными роторами, требующими разного размещения в процессе операции. Система позволяет перестраиваться за считанные минуты и размещать узел натяжения ремня и приводов как между стойками, так и за пределами опор. Это учитывает особенности расположения приводной поверхности на роторах любого типа и делает станок универсальным.



Балансировочные станки последнего поколения оснащены системой автоматического доворота якоря. Встроенный лазер указывает лучом место коррекции для добавления или уменьшения корректирующей массы. Благодаря этому оператор может оперативно находить слабые места, и время процедуры значительно сокращается.  .



Измерительная система современного дорезонансного станка позволяет устранить даже существенный дисбаланс агрегата за 1-3 запуска с высокоточным результатом.



По методу расчета корректирующих масс различают одноплоскостную и многоплоскостную балансировки. При одноплоскостной расчет производится для каждой плоскости коррекции последовательно. При многоплоскостной корректирующая масса рассчитывается одновременно для всех плоскостей.





Как производится балансировка ротора (якоря) электродвигателей?

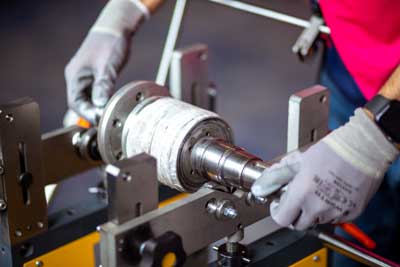

как производится балансировка ротора якоряНа балансировочном станке закрепляется вал ротора. Станок раскручивает цилиндрический вал и определяет, по какой из осей есть перекос массы. При динамической балансировке все измерения и корректировки предлагаются специальной компьютерной программой. Высокоточный измерительный прибор самостоятельно, без трудоемких вычислений, как это бывает при статическом методе, определяет тип и массу корректирующего груза до достижения оптимального соотношения.



Вибрация признается минимальной тогда, когда совпадают 3 оси: ось инерции, ось вращения и геометрическая ось.



Балансировка якоря (ротора) электродвигателя



Каждая деталь ротора или якоря имеет свою геометрию, массу и толщину. Масса внутри детали может распределяться неравномерно из-за изъянов или износа. В собранном роторе неуравновешенные массы всех деталей суммируются или компенсируют друг друга в зависимости от расположения.



Задача балансировки ротора — определить место и величину необходимой массы для общей корректировки неуравновешенности и достичь совмещения оси инерции с осью вращения.



Этого добиваются с помощью добавления корректирующих грузов, рекомендованных высокоинтеллектуальным оборудованием. В момент оптимального уравновешивания стрелка индикатора на приборе показывает ноль, то есть идеальный баланс.



Особенности и преимущества этих работ в Первый ампер



В компании «Первый ампер» работы по балансировке якоря электродвигателя начинаются в день заявки и сдаются заказчику в кратчайшие сроки с полным комплектом документации.



В нашей компании используются новые современные станки дорезонансного типа, предназначенные для высококачественной динамической балансировки различных роторов массой 0,5 кг до 4 тонн. В арсенале лаборатории готовые алгоритмы для механизмов любого типа и сложности, а статистика насчитывает сотни отбалансированных якорей.



Наши специалисты делают распечатку технических характеристик до и после начала ремонта, где наглядно показан результат операции. При необходимости мы устанавливаем новые подшипники, что повышает качество балансировки. Подшипники любого вида и размера всегда есть на нашем складе.
