Что такое шпиндель и зачем его ремонтировать?

Современное производство невозможно представить без высокоточных станков и оборудования. Одной из ключевых деталей в таких машинах является шпиндель. Несмотря на то что эта деталь скрыта от глаз оператора, именно от её состояния во многом зависит качество обработки, скорость выполнения операций и долговечность всего оборудования. В этом материале подробно рассмотрим, что такое шпиндель, каковы его функции, какие виды шпинделей существуют, почему и как их нужно ремонтировать.

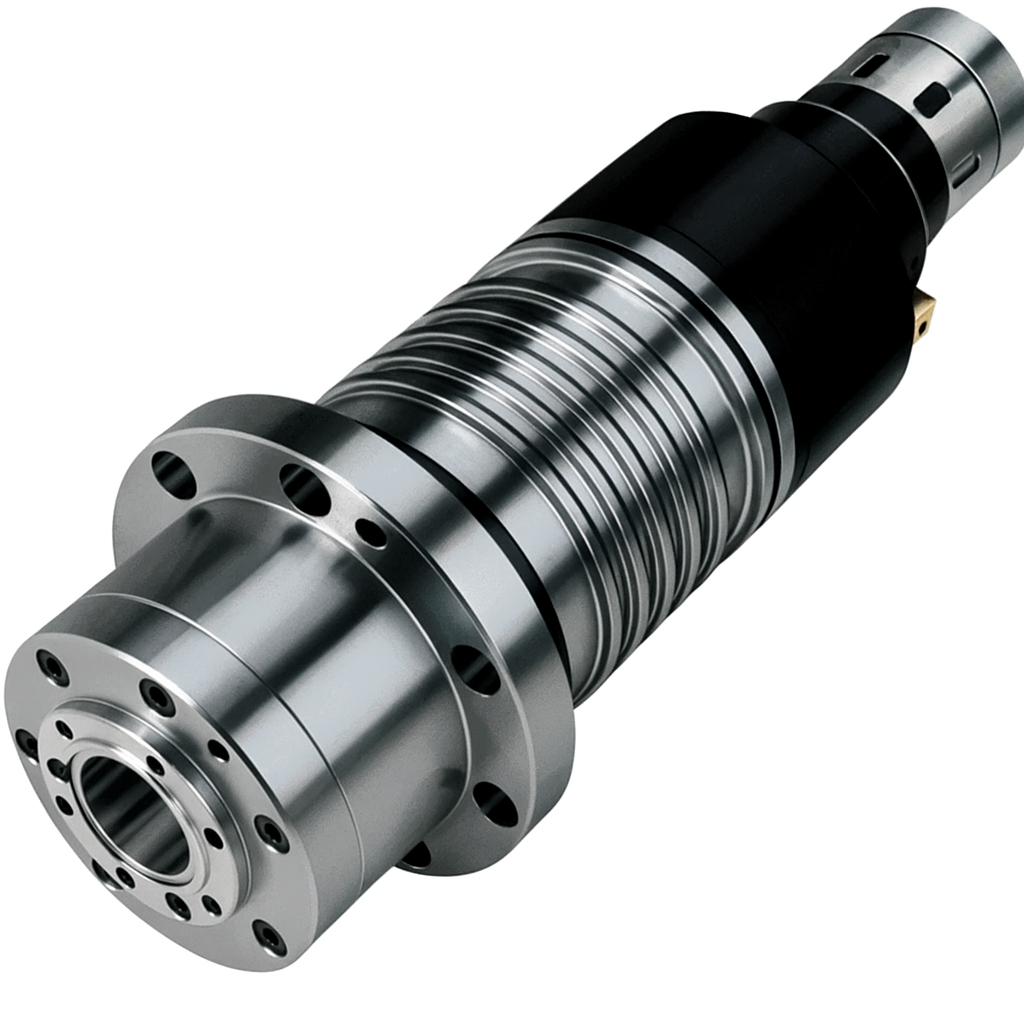

Что такое шпиндель?

Термин «шпиндель» происходит от немецкого слова Spindel, что в переводе означает «ось» или «вал». В промышленном контексте шпинделем называют вращающийся элемент оборудования, на который устанавливается режущий или рабочий инструмент (фреза, сверло, шлифовальный круг и др.). Шпиндель может быть как горизонтально, так и вертикально ориентированным, в зависимости от типа станка.

Фактически, шпиндель — это вал с установленными подшипниками и приводом (электродвигатель, ременная передача или прямая интеграция привода в корпус шпинделя). Он обеспечивает передачу крутящего момента и точность позиционирования инструмента.

Основные функции шпинделя

Чтобы понять, зачем шпиндель ремонтировать, важно осознать его ключевые функции:

1. Передача вращательного движения: шпиндель соединён с приводом, который обеспечивает его вращение с определённой скоростью — от нескольких оборотов в минуту до сотен тысяч в зависимости от задачи.
2. Фиксация инструмента: шпиндель удерживает рабочий инструмент с высокой степенью жёсткости и точности.
3. Обеспечение точности: за счёт точной геометрии вала и высококачественных подшипников шпиндель гарантирует минимальные биения и вибрации.
4. Охлаждение: современные шпиндели снабжены системами охлаждения для предотвращения перегрева при высоких оборотах.

Где применяются шпиндели?

Шпиндель — обязательный элемент множества видов оборудования:

• Металлообрабатывающие станки: фрезерные, токарные, шлифовальные, сверлильные.
• Деревообрабатывающие станки: фрезеры, сверлильные центры.
• Обрабатывающие центры с ЧПУ (числовым программным управлением).
• Гравировально-фрезерные станки.
• Станки для обработки камня, стекла, композитов.
• Принтеры и лазерные граверы.


В каждой из этих машин шпиндель выполняет критическую роль в обеспечении точности обработки и производительности.

Виды шпинделей

Шпиндели бывают разных конструкций и назначения. Приведём классификацию по нескольким признакам:

По типу привода:

• С ремённым приводом: используется ремень между двигателем и шпинделем. Преимущество — возможность регулировки передаточного числа.
• С прямым приводом (Direct Drive): двигатель встроен в корпус шпинделя. Преимущество — отсутствие лишних механических потерь, высокая динамика.


По типу охлаждения:

• Воздушное охлаждение: проще и дешевле, но не всегда достаточно для высоких нагрузок.
• Жидкостное охлаждение: позволяет эффективно отводить тепло, что важно при высоких оборотах.


По типу обрабатываемого материала:

• Шпиндели для обработки металла: рассчитаны на высокие нагрузки и жесткость.
• Шпиндели для дерева и пластика: допускают более высокие обороты, но работают с меньшими нагрузками.
• Шпиндели для стекла, камня: имеют дополнительную защиту от абразивной пыли и влаги.


По частоте вращения:

• Низкооборотные (до 10 000 об/мин).
• Среднеоборотные (10 000 – 30 000 об/мин).
• Высокооборотные (свыше 30 000 об/мин).


Каждая из этих категорий предъявляет свои требования к конструкции шпинделя и, соответственно, к особенностям его обслуживания и ремонта.

Почему шпиндель выходит из строя?

Несмотря на высокую точность изготовления, шпиндель — это механический узел, подверженный износу. Основные причины поломок следующие:

1. Износ подшипников: подшипники работают под постоянной нагрузкой, испытывая значительные центробежные и радиальные силы.
2. Загрязнение: пыль, стружка, охлаждающая жидкость могут проникнуть внутрь шпинделя при недостаточной герметизации.
3. Перегрев: нарушение температурного режима (например, при недостаточном охлаждении) приводит к деформации деталей.
4. Механическое повреждение: ударная нагрузка, ошибка оператора или аварийная ситуация.
5. Неправильная эксплуатация: использование неподходящих режимов обработки или несвоевременное техническое обслуживание.

Почему важно своевременно ремонтировать шпиндель?

Игнорирование признаков неисправности шпинделя может привести к гораздо более серьёзным последствиям:

• Потеря точности обработки: биение шпинделя вызывает вибрации, ухудшая качество поверхности детали.
• Повреждение инструмента: износ или разрушение инструмента, что влечёт дополнительные затраты.
• Поломка станка: разрушение шпинделя может повредить другие узлы станка.
• Простои производства: аварийная остановка оборудования ведёт к потере времени и финансовым потерям.


Регулярный ремонт и обслуживание позволяют продлить срок службы шпинделя и избежать неожиданных поломок.

Признаки необходимости ремонта

Обычно шпиндель "предупреждает" о проблемах следующими симптомами:

• Появление вибраций.
• Повышенный шум при работе.
• Рост температуры корпуса.
• Потеря точности обработки.
• Видимые повреждения корпуса или выход масла.
• Биение инструмента.


При появлении этих признаков рекомендуется немедленно провести диагностику.

Как проходит ремонт шпинделя?

Ремонт шпинделя — это сложный и высокоточный процесс, который обычно включает следующие этапы:

1. Диагностика

Первоначальный осмотр и инструментальная проверка (например, вибродиагностика, замеры биения, температурный контроль).

2. Разборка

Шпиндель разбирается в условиях специализированного цеха. Это требует соблюдения чистоты и применения специального инструмента.

3. Оценка состояния компонентов

Проверяются:

• Корпус и вал на износ и повреждения.
• Подшипники (чаще всего их заменяют).
• Система охлаждения.
• Герметизация.


4. Замена изношенных деталей

Меняются подшипники, сальники, уплотнения и другие повреждённые компоненты.

5. Сборка

После ремонта шпиндель собирается с соблюдением заводских допусков.

6. Балансировка

Чтобы минимизировать вибрации при высоких оборотах, шпиндель проходит процедуру динамической балансировки.

7. Тестирование

После сборки шпиндель тестируется на специальных стендах: проверяется шум, вибрация, температура, биение.

8. Установка и обкатка

После ремонта шпиндель возвращается на станок, проходит обкатку и вводится в эксплуатацию.

Стоимость ремонта шпинделя

Цена ремонта зависит от множества факторов:

• Тип шпинделя.
• Наличие повреждений.
• Необходимость изготовления нестандартных деталей.
• Стоимость оригинальных подшипников (особенно для высокоскоростных шпинделей).

Как правило, ремонт обходится в 2-5 раз дешевле, чем покупка нового шпинделя.

Профилактика — залог долгой работы шпинделя

Чтобы продлить срок службы шпинделя и снизить частоту ремонтов, важно соблюдать простые рекомендации:

• Регулярно обслуживайте шпиндель по регламенту производителя.
• Используйте качественные охлаждающие жидкости.
• Следите за чистотой зоны обработки.
• Не превышайте рекомендованные режимы обработки.
• Проводите регулярную диагностику.

Заключение

Шпиндель — это "сердце" любого станка. От его состояния напрямую зависят точность, производительность и надёжность всего оборудования. Вовремя проведённый ремонт позволяет не только вернуть шпинделю исходные характеристики, но и существенно сэкономить на покупке нового. Помните: профилактика и регулярный уход — лучший способ продлить срок службы шпинделя и обеспечить бесперебойную работу вашего производства.

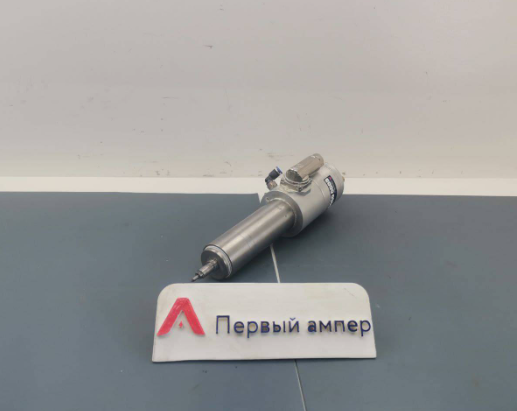

Если вы заметили признаки износа шпинделя или хотите провести профилактическую диагностику — не откладывайте ремонт! Обратитесь в компанию "Первый ампер" — мы предлагаем полный спектр услуг по ремонту шпинделей любых типов и производителей.
